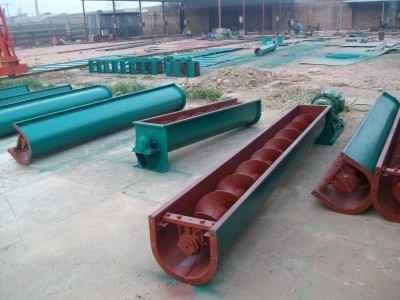

LS螺旋輸送機

　　LS螺旋輸送機又被稱為U型螺旋輸送機,不適于輸送易變質的、粘性大的、易結塊的物料,因?yàn)檫@些物料在輸送時會粘結在螺旋上,并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞,而使螺旋

　　LS螺旋輸送機又被稱為U型螺旋輸送機，不適于輸送易變質的、粘性大的、易結塊的物料，因?yàn)檫@些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。

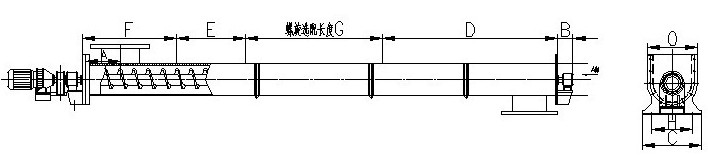

LS螺旋輸送機外形尺寸設計圖

規格型號	F	E	D	G	Q	B	A	O	H	C
LS100	2500	2500	2500	1500 2000 2500	180	180	180	178	120	160
LS160	2500	2500	2500		200	180	200	266	120	160
LS200	2500	2500	2500		225	180	225	320	160	200
LS250	3000	3000	3000		250	200	250	370	200	250
LS315	3000	3000	3000		330	220	390	443	300	350
LS400	3000	3000	3000		350	227	390	533	320	400
LS500	3000	3000	3000	3500	400	250	400	563	400	500

LS螺旋輸送機主要技術參數

LS型螺旋輸送機	LS160	LS200	LS250	LS315	LS400	LS500	LS630	LS800	LS1000	LS1250
螺旋直徑	160	200	250	315	400	500	630	800	1000	1250
螺距	160	200	250	315	355	400	450	500	560	630
轉速(r/min)	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速(r/min)	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速(r/min)	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速(r/min)	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
