FU鏈?zhǔn)捷斔蜋C FU型鏈?zhǔn)捷斔蜋C(簡稱“鏈?zhǔn)綑C”)是一種用于水平(或傾斜 15 )輸送粉狀、小粒狀物料的新產品，其使用性能明顯優于螺旋輸送機、埋刮板輸送機及其它輸送設備,是一種較為理想的新型設備
|
FU鏈?zhǔn)捷斔蜋C技術參數表
|
型號 |
機槽 |
最適輸送量(m3/h) |
理想 |
|
最大粒度 (含量不超過10%) |
允許 |
|||||||
|
鏈速(m/min) |
|||||||||||||
|
11 |
13.5 |
14 |
17 |
21 |
22 |
27 |
28 |
|
|
|
|
||
|
FU150 |
150 |
6-10 |
|
|
10-16 |
|
13-20 |
|
|
＜4 |
8 |
≤15° |
≤5% |
|
FU200 |
200 |
12-18 |
|
|
18-28 |
|
25-38 |
|
|
＜5 |
10 |
||
|
FU270 |
270 |
22-33 |
26-40 |
|
33-50 |
|
45-68 |
54-82 |
86-130 |
＜7 |
14 |
||
|
FU350 |
350 |
|
|
43-64 |
54-80 |
66-98 |
|
|
120-180 |
＜9 |
18 |
||
|
FU410 |
410 |
|
|
60-90 |
73-110 |
90-135 |
|
|
|
＜11 |
21 |
||
|
FU500 |
500 |
|
80-120 |
|
105-160 |
140-200 |
|
180-240 |
|
＜13 |
25 |
||
|
FU600 |
600 |
|
120-160 |
|
150-220 |
200-290 |
|
240-360 |
|
＜15 |
30 |
||

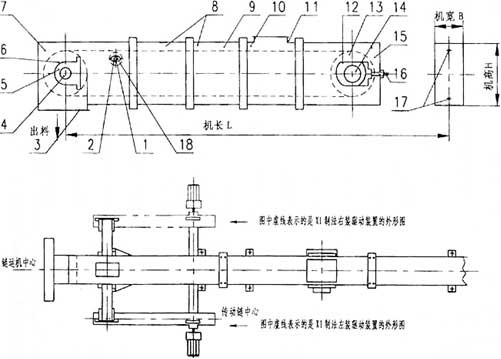

鏈?zhǔn)捷斔蜋C的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。

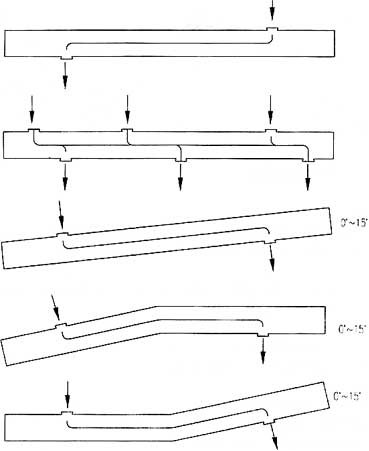

輸送形式：
、
|
