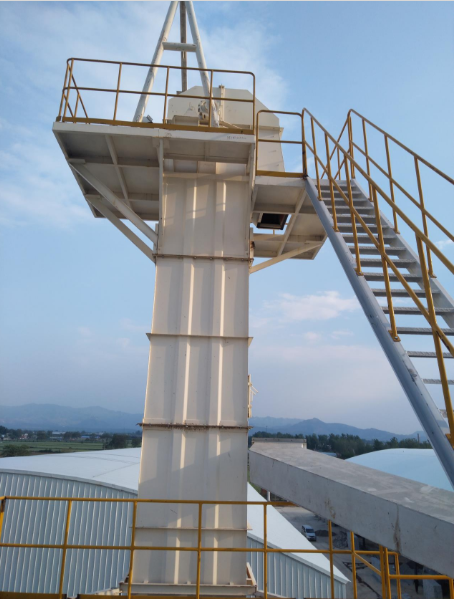

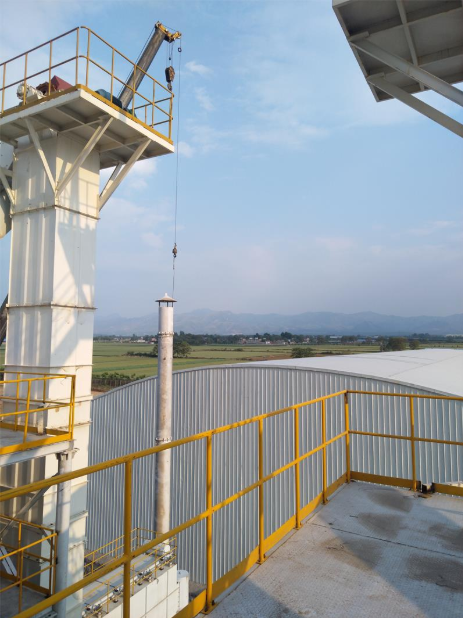

滄州重諾機械生產的板鏈斗式提升機上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。板鏈：鏈板采用 45 # HRC36~42 。采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；采用較低的鏈速度(o．5米/秒)，采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50



提升機主要結構:



NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。下部裝置---安裝有自動張緊裝置。
